Art.-No. 564150

GTIN (EAN-Code): 4048962459319

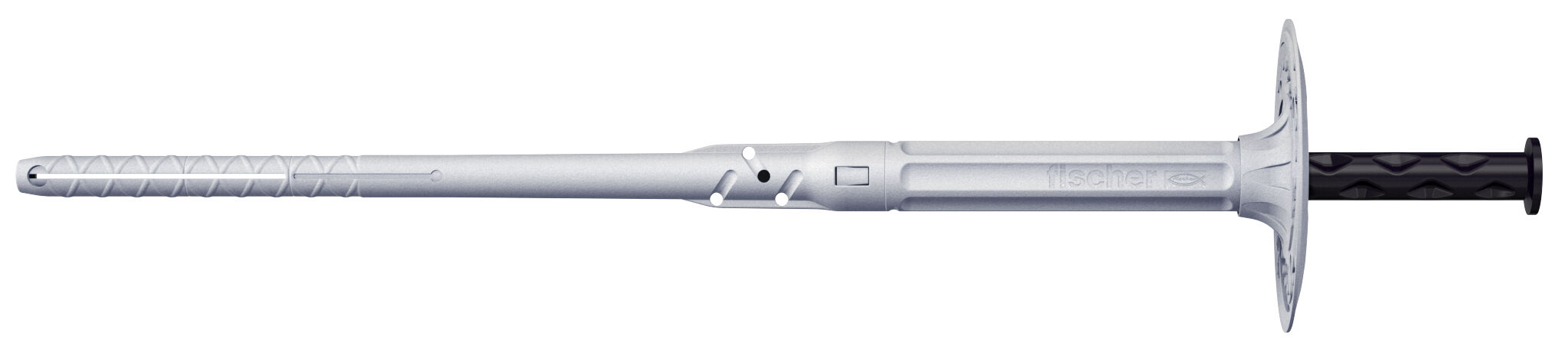

TermoZ CS II 8/315

Name: TermoZ CS II 8/315
Brand: fischer

Ürün çeşitleri

Görüntü verilerini indirin

Tüm ETICS yalıtım malzemeleri için ekonomik vida sabitlemesi

Avantajlar

Birleşik vida ısı köprüsünü en aza indirir, böylece cephede sabitleme izi olmaz.
Yuvarlak kapaklı gömme montaj, daha ince hale gelmiş tabaka için pürüzsüz bir yüzey sağlar.
Yüzeyde minimum 35 mm montaj derinliği sayesinde daha az matkap aşındırması ve delme süresi.
Gömme montajda, disk çok ince kenara doğru sivrilir, böylece yalıtım panelinin optimum şekilde tutulmasını ve ince hale gelmesini sağlar.
Gömme montaj sırasında ankraj pulu çok yumuşak yalıtım malzemeleri için DT 90, DT 110 ve DT 140 daha büyük yalıtım diski ile birleştirilebilir.
340 mm'ye kadar yalıtım malzemesi kalınlıkları için.
Tüm yapı malzemeleri için standart gömme derinliği.

fischer TermoZ CS, beton, sağlam ve boşluklu tuğla, hafif agrega beton ve gazbetondaki polistiren levha veya mineral yün panel gibi ısı yalıtım sistemleri için 340 mm kalınlığa kadar basınca dayanıklı yalıtımı Avrupa Teknik Değerlendirmesi ile sabitlemek için idealdir. Tüm yapı malzemeleri için eşit ayar derinliği montajı kolaylaştırır. Vida sabitlemesi, takılı diske sahip gri bir tapa manşonu ve birleşik vida içerir. Birleşik vida ısı köprüsünü en aza indirir. Bu da cephedeki tapa izlerini önler. Termoz CS 8 standart bir tornavida ile ayarlanır. Birleşik vida, gerektiğinde hemyüz kurulumlu veya havşa başlıdır. Havşa başlı montaj fischer kurulum aleti CS ile gerçekleştirilir.

Uygulamaları

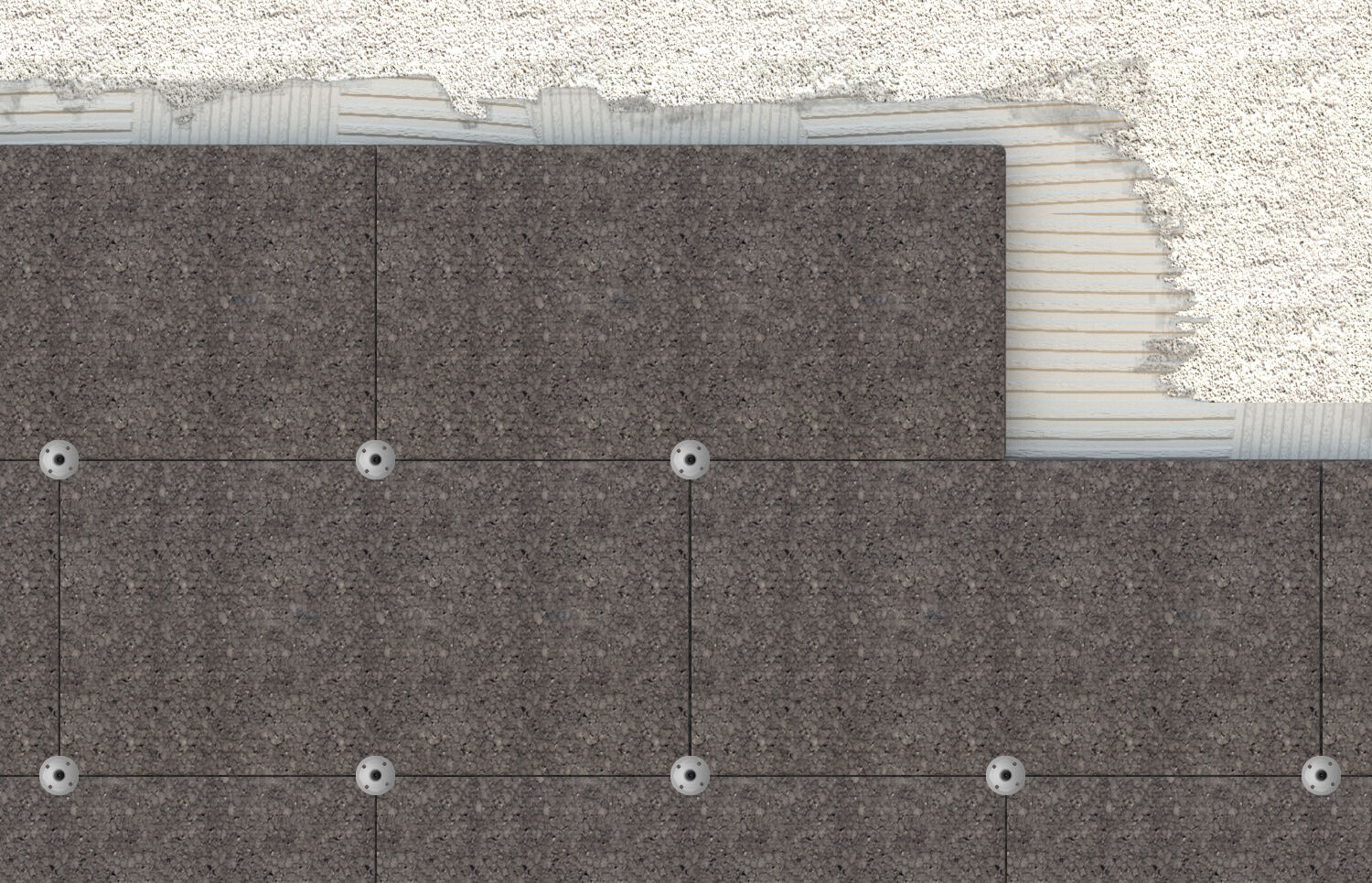

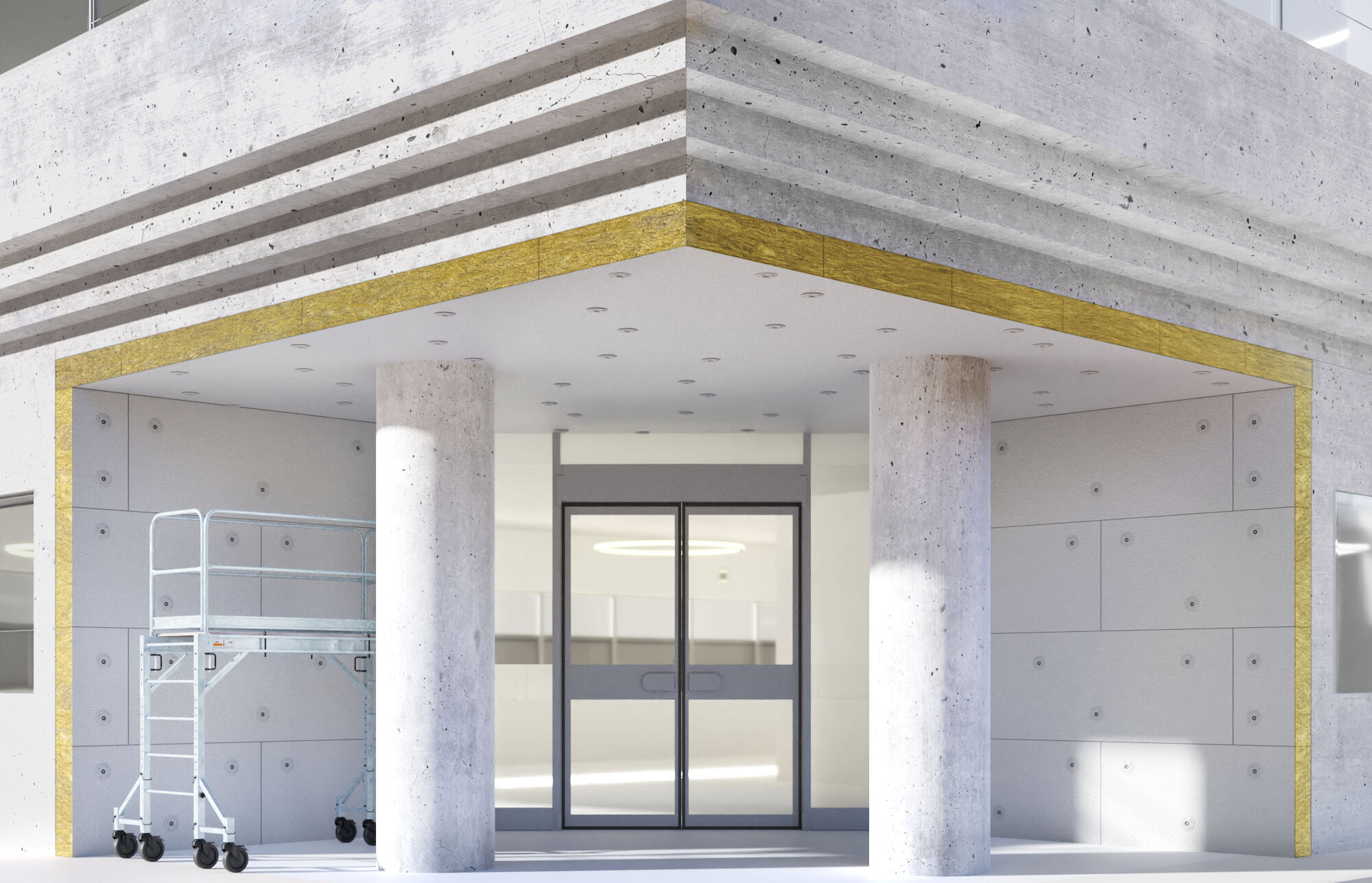

ETICS yalıtım levhalarının beton ve örme duvarlara tutturulması
Tüm geleneksel yalıtım malzemelerinde gömme montaj
Polistiren sert köpük paneller ve yoğun mineral yün paneller gibi yalıtım malzemelerinin gömme montajı

Yapı malzemeleri

Yapı malzemesi sınıfları A, B, C, D, E

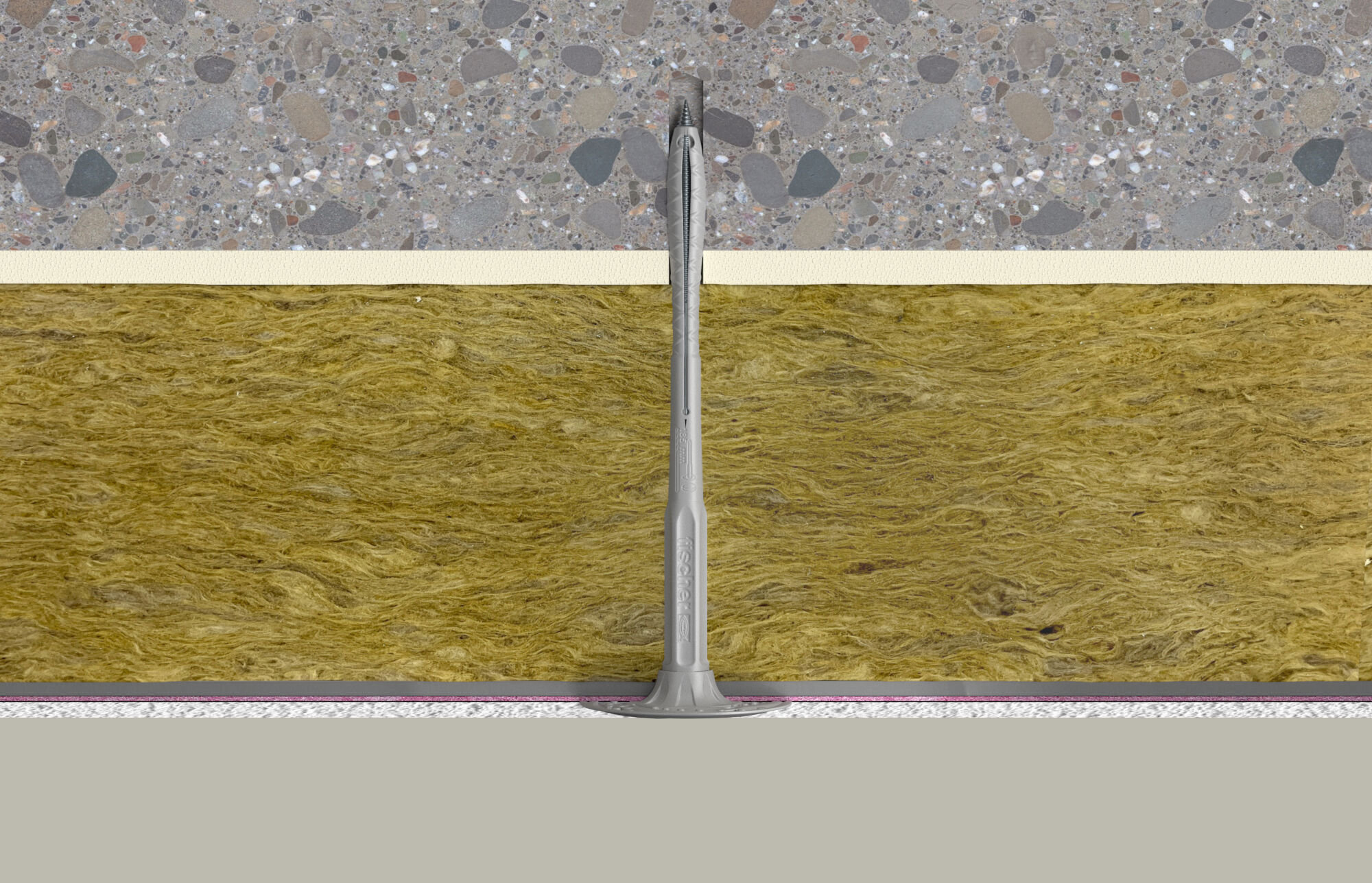

Beton
Beton (hava koşullarına açık)
Dolu tuğla
Sağlam kum-kireç tuğla
Hafif betondan yapılmış içi boş bloklar

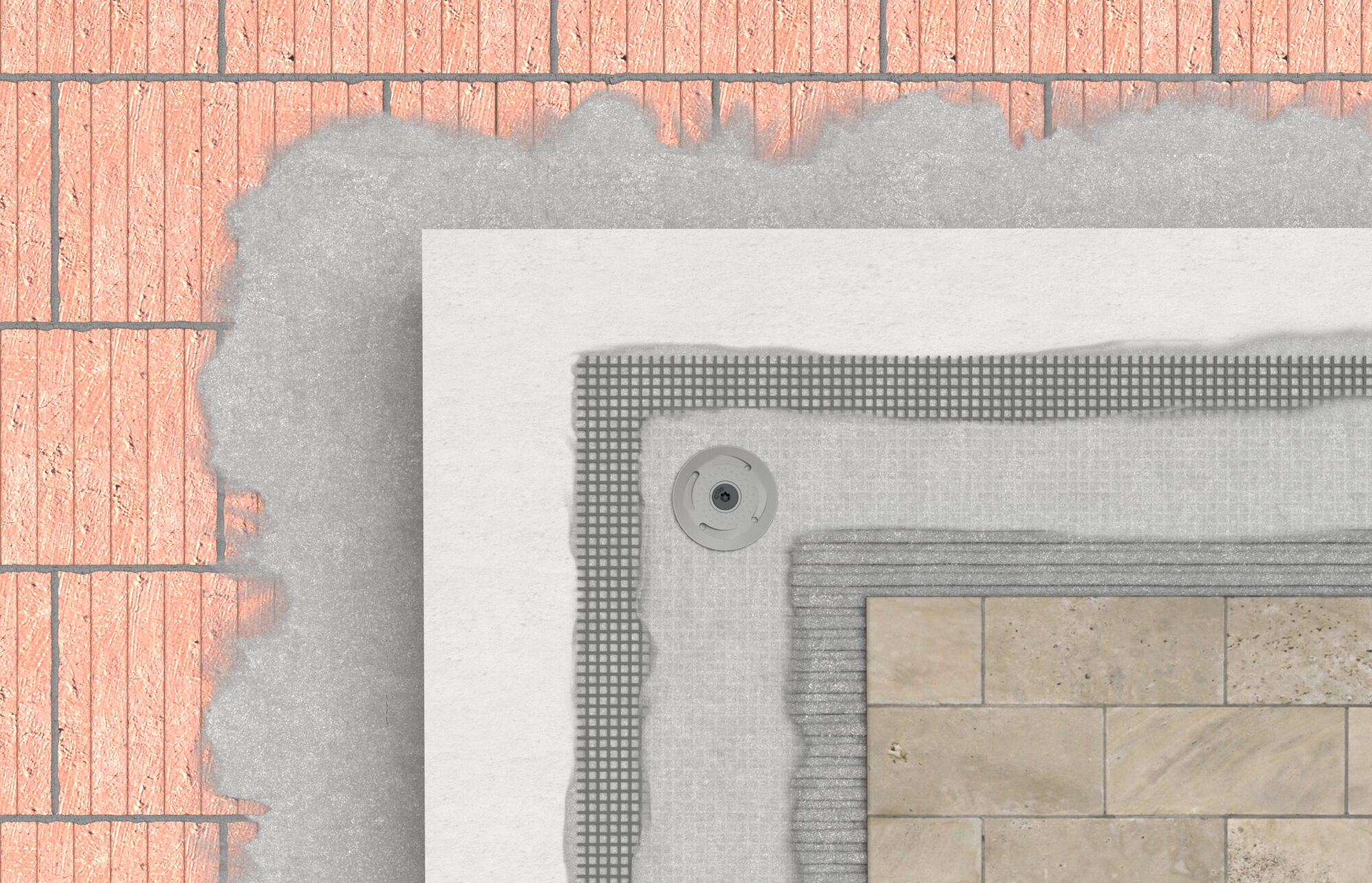

Düşey delikli tuğla
Delikli kum-kireç tuğla
Hafif agregalı beton
Gazbeton

Yapı malzemelerine ilişkin ayrıntılı bilgileri kayıt belgesinde bulabilirsiniz.

Onaylar

ETA-14/0372
DoP No. 0298
DoP No. 0346
EPD-FIW-20210314-CBD1-EN

İşleyiş

Sabitleme, yalıtım yoluyla deliğe itilir ve iyice sıkılır.
Gömme montaj için TermoZ CS montaj aracına ihtiyacınız var.
İsteğe bağlı olarak, montaj aracı TermoZ CS, diski döndürerek gömme montaj için de kullanılabilir.
ömme montaj için, yalıtım diski yuvarlak bir tapa ile kapatılmalıdır.
ontaj aracını kullanırken, durdurma diski yalıtım paneliyle aynı hizada olduğunda montaj tamamlanır.
50 mm'den itibaren uzunluklar için opsiyonel olarak verilen T 25 uçları gereklidir.

Mounting Strip 1 Picture

1 / 5

Mounting Strip 2 Picture

1 / 6

ETA Certification Document

pdf, ETA-14/0372

European Technical Assessment for fischer TermoZ CS II 8 and fischer TermoZ CS II 8 DT 110 V

03.11.2023 tarihinde oluşturuldu

DOP - Declaration of Performance

pdf, DoP No. 0346

Declaration of Performance for fischer TermoZ CS II 8 / TermoZ CS II 8 DT 110 V (Plastic anchors for use in concrete)

17.11.2023 tarihinde oluşturuldu

DOP - Declaration of Performance

pdf, DoP No. 0298

Declaration of Performance for fischer TermoZ CS II 8 / TermoZ CS II 8 DT 110 V (Plastic fastener for fixing of external thermal insulation composite systems with rendering)

16.05.2022 tarihinde oluşturuldu

EPD - Environmental Product Declaration

pdf, EPD-FIW-20210314-CBD1-EN

Environmental Product Declaration for fischer Insulation fixings

22.02.2022
ile 21.02.2027 tarihleri arasında geçerlidir

Load Table

pdf,

TermoZ CS II - Permissible tension loads for a single anchor for multiple use for non-structural applications.

Marketing Documents

pdf,

TermoZ CS II. ETICS screw fixing.

ETA onayı
Delme çapı( d₀ )	8 mm
Etkili ankraj derinliği( h_ef )	25 mm
Yüzeyde uygulamada maksimum kullanılabilir boy( t_fix )	290 mm
Yüzeyde uygulamada minimum delik derinliği	330 mm
Gömülü uygulamada maksimum kullanılabilir boy( t_fix )	290 mm
Gömülü uygulamada minimum delik derinliği	345 mm
Sürüş	TX30
Miktar	100 pcs
GTIN (EAN-Code)	4048962459319
