Tüm ETICS yalıtım malzemeleri için ekonomik vida sabitlemesi

TermoZ CS II

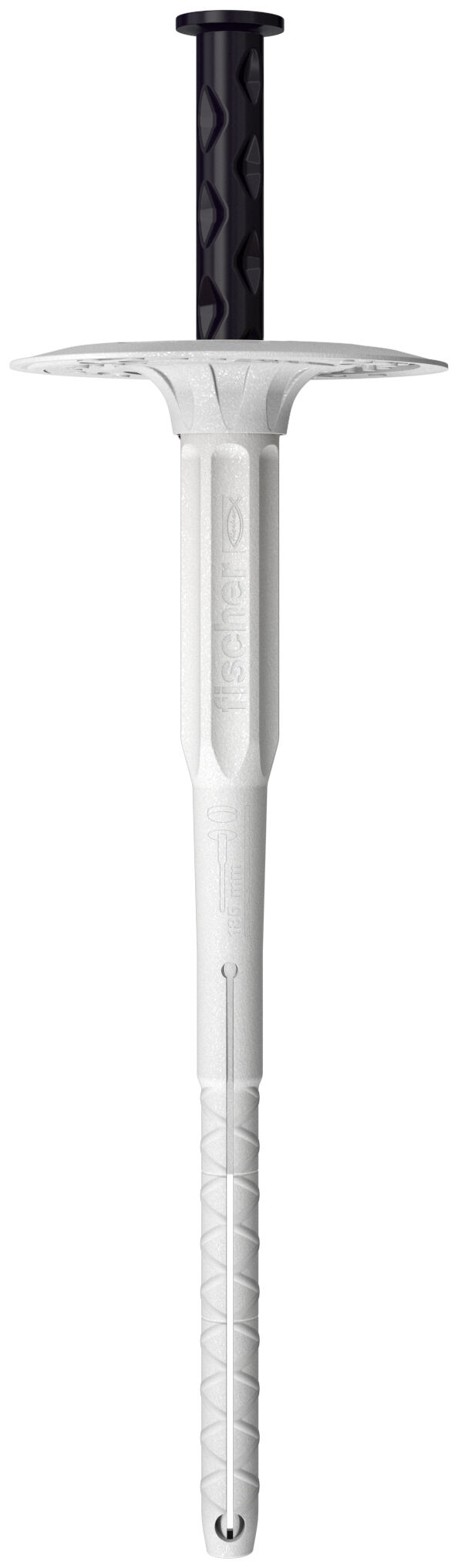

fischer TermoZ CS, beton, sağlam ve boşluklu tuğla, hafif agrega beton ve gazbetondaki polistiren levha veya mineral yün panel gibi ısı yalıtım sistemleri için 340 mm kalınlığa kadar basınca dayanıklı yalıtımı Avrupa Teknik Değerlendirmesi ile sabitlemek için idealdir. Tüm yapı malzemeleri için eşit ayar derinliği montajı kolaylaştırır. Vida sabitlemesi, takılı diske sahip gri bir tapa manşonu ve birleşik vida içerir. Birleşik vida ısı köprüsünü en aza indirir. Bu da cephedeki tapa izlerini önler. Termoz CS 8 standart bir tornavida ile ayarlanır. Birleşik vida, gerektiğinde hemyüz kurulumlu veya havşa başlıdır. Havşa başlı montaj fischer kurulum aleti CS ile gerçekleştirilir.

Varianty produktov

Görüntü verilerini indirin

Varianty produktov

Schválenia / Protokoly o vykonaní kontroly

19 Variant (varianty) produktu

Delme çapı

Etkili ankraj derinliği

Yüzeyde uygulamada maksimum kullanılabilir boy

Yüzeyde uygulamada minimum delik derinliği

Gömülü uygulamada maksimum kullanılabilir boy

Gömülü uygulamada minimum delik derinliği

Vysvetlivky = Schválenie je k dispozícii— = Schválenie nie je k dispozícii

Ďalšie výsledky

Prezerané 18 z 19 variantov

Avantajlar

Birleşik vida ısı köprüsünü en aza indirir, böylece cephede sabitleme izi olmaz.
Yuvarlak kapaklı gömme montaj, daha ince hale gelmiş tabaka için pürüzsüz bir yüzey sağlar.
Yüzeyde minimum 35 mm montaj derinliği sayesinde daha az matkap aşındırması ve delme süresi.
Gömme montajda, disk çok ince kenara doğru sivrilir, böylece yalıtım panelinin optimum şekilde tutulmasını ve ince hale gelmesini sağlar.
Gömme montaj sırasında ankraj pulu çok yumuşak yalıtım malzemeleri için DT 90, DT 110 ve DT 140 daha büyük yalıtım diski ile birleştirilebilir.
340 mm'ye kadar yalıtım malzemesi kalınlıkları için.
Tüm yapı malzemeleri için standart gömme derinliği.

Uygulamaları

ETICS yalıtım levhalarının beton ve örme duvarlara tutturulması
Tüm geleneksel yalıtım malzemelerinde gömme montaj
Polistiren sert köpük paneller ve yoğun mineral yün paneller gibi yalıtım malzemelerinin gömme montajı

Yapı malzemeleri

Yapı malzemesi sınıfları A, B, C, D, E
Beton
Beton (hava koşullarına açık)
Dolu tuğla
Sağlam kum-kireç tuğla
Hafif betondan yapılmış içi boş bloklar
Düşey delikli tuğla
Delikli kum-kireç tuğla
Hafif agregalı beton
Gazbeton

Podrobné informácie o stavebných materiáloch nájdete v schválení. Ďalšie dokumenty nájdete v časti https://www.fischer.de/sdb.

Schválenia

ETA-14/0372
DoP No. 0298
DoP No. 0346
EPD-FIW-20210314-CBD1-EN

İşleyiş

Sabitleme, yalıtım yoluyla deliğe itilir ve iyice sıkılır.
Gömme montaj için TermoZ CS montaj aracına ihtiyacınız var.
İsteğe bağlı olarak, montaj aracı TermoZ CS, diski döndürerek gömme montaj için de kullanılabilir.<
ömme montaj için, yalıtım diski yuvarlak bir tapa ile kapatılmalıdır.<
ontaj aracını kullanırken, durdurma diski yalıtım paneliyle aynı hizada olduğunda montaj tamamlanır.<
50 mm'den itibaren uzunluklar için opsiyonel olarak verilen T 25 uçları gereklidir.<

Mounting Strip 1 Picture

1 / 5

Mounting Strip 2 Picture

1 / 6

ETA Certification Document

pdf, ETA-14/0372

European Technical Assessment for fischer TermoZ CS II 8 and fischer TermoZ CS II 8 DT 110 V

Vytvorené dňa 03.11.2023

DOP - Declaration of Performance

pdf, DoP No. 0346

Declaration of Performance for fischer TermoZ CS II 8 / TermoZ CS II 8 DT 110 V (Plastic anchors for use in concrete)

Vytvorené dňa 17.11.2023

DOP - Declaration of Performance

pdf, DoP No. 0298

Declaration of Performance for fischer TermoZ CS II 8 / TermoZ CS II 8 DT 110 V (Plastic fastener for fixing of external thermal insulation composite systems with rendering)

Vytvorené dňa 16.05.2022

EPD - Environmental Product Declaration

pdf, EPD-FIW-20210314-CBD1-EN

Environmental Product Declaration for fischer Insulation fixings

Platí od 22.02.2022
do 21.02.2027

Load Table

pdf,

TermoZ CS II - Permissible tension loads for a single anchor for multiple use for non-structural applications.

Marketing Documents

pdf,

TermoZ CS II. ETICS screw fixing.

Systémové komponenty

ETA onayı
Delme çapı ( d₀ )	8
Etkili ankraj derinliği ( h_ef )	25
Yüzeyde uygulamada maksimum kullanılabilir boy ( t_fix )	70
Yüzeyde uygulamada minimum delik derinliği	110
Gömülü uygulamada maksimum kullanılabilir boy	—
Gömülü uygulamada minimum delik derinliği	—
Sürüş	TX30
Miktar	100
GTIN (EAN-Code)	4048962459272

ETA onayı
Delme çapı ( d₀ )	8
Etkili ankraj derinliği ( h_ef )	25
Yüzeyde uygulamada maksimum kullanılabilir boy ( t_fix )	90
Yüzeyde uygulamada minimum delik derinliği	130
Gömülü uygulamada maksimum kullanılabilir boy ( t_fix )	90
Gömülü uygulamada minimum delik derinliği	145
Sürüş	TX30
Miktar	100
GTIN (EAN-Code)	4048962459289

ETA onayı
Delme çapı ( d₀ )	8
Etkili ankraj derinliği ( h_ef )	25
Yüzeyde uygulamada maksimum kullanılabilir boy ( t_fix )	110
Yüzeyde uygulamada minimum delik derinliği	150
Gömülü uygulamada maksimum kullanılabilir boy ( t_fix )	110
Gömülü uygulamada minimum delik derinliği	165
Sürüş	TX30
Miktar	100
GTIN (EAN-Code)	4048962417234

ETA onayı
Delme çapı ( d₀ )	8
Etkili ankraj derinliği ( h_ef )	25
Yüzeyde uygulamada maksimum kullanılabilir boy ( t_fix )	130
Yüzeyde uygulamada minimum delik derinliği	170
Gömülü uygulamada maksimum kullanılabilir boy ( t_fix )	130
Gömülü uygulamada minimum delik derinliği	185
Sürüş	TX30
Miktar	100
GTIN (EAN-Code)	4048962417241

ETA onayı
Delme çapı ( d₀ )	8
Etkili ankraj derinliği ( h_ef )	25
Yüzeyde uygulamada maksimum kullanılabilir boy ( t_fix )	150
Yüzeyde uygulamada minimum delik derinliği	190
Gömülü uygulamada maksimum kullanılabilir boy ( t_fix )	150
Gömülü uygulamada minimum delik derinliği	205
Sürüş	TX30
Miktar	100
GTIN (EAN-Code)	4048962417258
