Profillerin çelik kirişlere sabitlenmesi için kelepçe

Askı TKR

fischer kiriş kelepçesi TKR, montaj raylarının çelik kirişlere sabitlenmesi için kullanılabilecek germe kelepçesidir. TKR, her iki tarafta farklı genişlikteki kirişlere tutturulmuştur. Delme ve kaynaklama gerekli değildir, bu da zaman kazandırır. fischer, TKR'yi 21 mm yükseklikten 124 mm yüksekliğe üç boyutta sunmaktadır. Galvanizli çinko tasarım binalara montaj için uygundur ve sıcak daldırma galvanizli ve paslanmaz çelik tasarımlar dışarıda ve yüksek düzeyde korozyonlu ortamlardaki montajlar için uygundur.

Ürün çeşitleri

Görüntü verilerini indirin

Ürün çeşitleri

8 Ürün çeşidi (s)

Profil için

Diş

Yüksekliği

Kirişlerde maks.sıkıştırma aralığı

Tavsiye edilen max. yük (merkezcil gerilim)

Kurulum torku

8 değişken (ler) in 8 görüntülendi

Avantajlar

Kiriş kelepçesinin tasarımı delme veya kaynak olmadan sabitleme imkanı tanır
Çeşitli kiriş kelepçesi uzunlukları çoğu standart kiriş üzerinde sabitleme imkanı tanır
Kiriş kelepçesinin şekli ray bağlantısının kolayca ayarlanmasına olanak verir

Uygulamaları

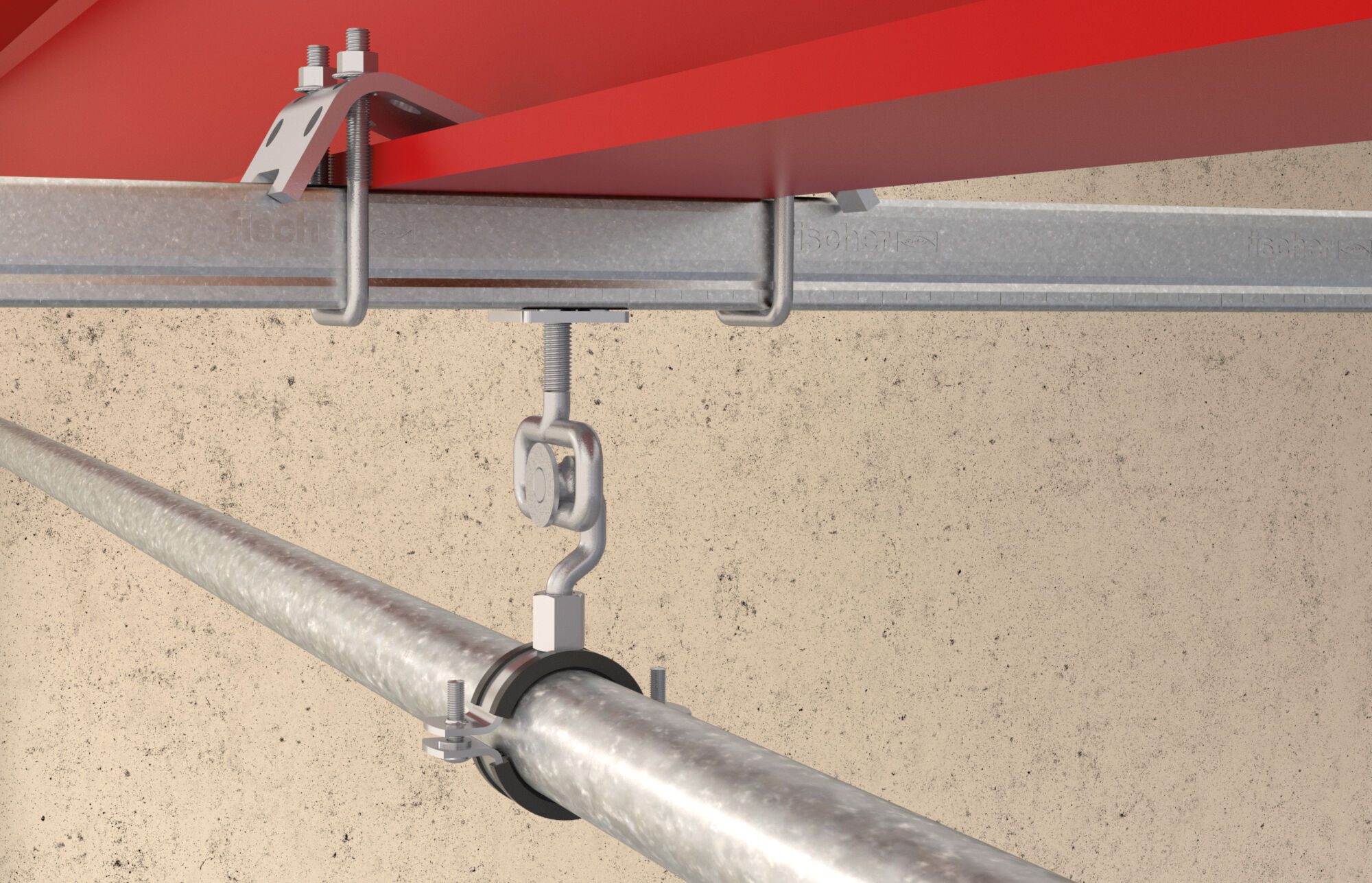

Çelik kirişlere sabitlemek için bağlantı başına iki kelepçe gerekir

Load Table

pdf,

TKR

Profil için	21, 41
Diş ( A )	M8
Yüksekliği ( H )	97
Kirişlerde maks.sıkıştırma aralığı	25
Tavsiye edilen max. yük (merkezcil gerilim) ( N_empf. )	5
Kurulum torku ( T_inst )	15
Miktar	20
GTIN (EAN-Code)	4048962062625

Profil için	62, 41D
Diş ( A )	M10
Yüksekliği ( H )	137
Kirişlerde maks.sıkıştırma aralığı	25
Tavsiye edilen max. yük (merkezcil gerilim) ( N_empf. )	10
Kurulum torku ( T_inst )	20
Miktar	20
GTIN (EAN-Code)	4048962062632

Profil için	62D
Diş ( A )	M10
Yüksekliği ( H )	179
Kirişlerde maks.sıkıştırma aralığı	25
Tavsiye edilen max. yük (merkezcil gerilim) ( N_empf. )	10
Kurulum torku ( T_inst )	20
Miktar	10
GTIN (EAN-Code)	4048962062649

Profil için	21, 41
Diş ( A )	M10
Yüksekliği ( H )	97
Kirişlerde maks.sıkıştırma aralığı	25
Tavsiye edilen max. yük (merkezcil gerilim) ( N_empf. )	10
Kurulum torku ( T_inst )	20
Miktar	20
GTIN (EAN-Code)	4048962261233

Profil için	62, 41D
Diş ( A )	M10
Yüksekliği ( H )	137
Kirişlerde maks.sıkıştırma aralığı	25
Tavsiye edilen max. yük (merkezcil gerilim) ( N_empf. )	10
Kurulum torku ( T_inst )	20
Miktar	20
GTIN (EAN-Code)	4048962261240

Askı TKR

Ürün çeşitleri

Avantajlar / Ürün açıklaması

Uygulamalar ve Onaylar

İndirilecek belgeler

Profil için	FUS 21 + FUS 21D + FUS 41
Diş ( A )	M8
Yüksekliği	—
Kirişlerde maks.sıkıştırma aralığı	25
Tavsiye edilen max. yük (merkezcil gerilim) ( N_empf. )	10
Kurulum torku ( T_inst )	20
Miktar	10
GTIN (EAN-Code)	4048962423525

Profil için	FUS 62 + FUS 41D
Diş ( A )	M10
Yüksekliği ( H )	137
Kirişlerde maks.sıkıştırma aralığı	25
Tavsiye edilen max. yük (merkezcil gerilim) ( N_empf. )	10
Kurulum torku ( T_inst )	20
Miktar	10
GTIN (EAN-Code)	4048962443226
