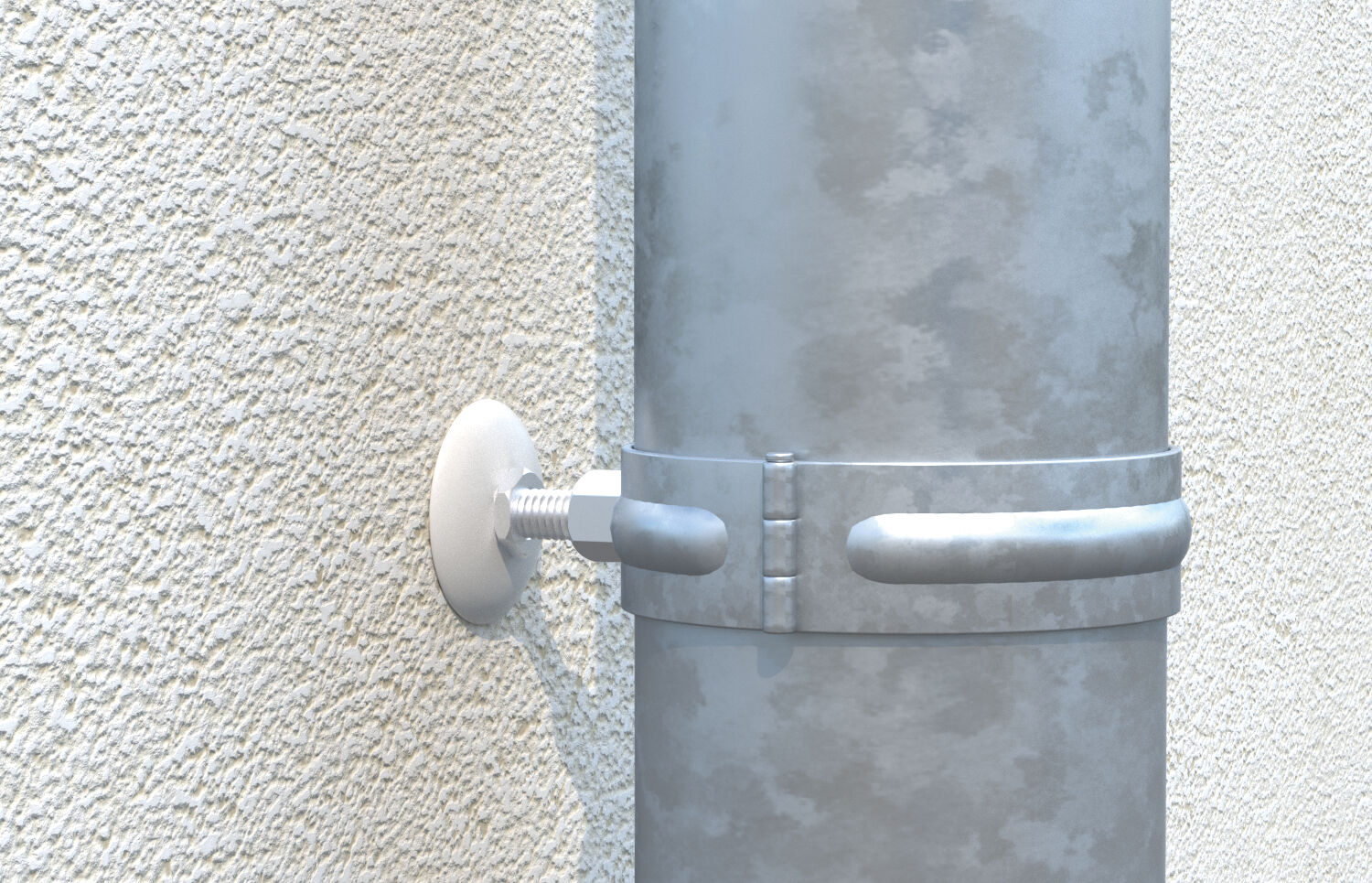

Yağmur suyu iniş borularının yalıtım malzemelerine ısı köprüsüz montajı

Yalıtım sabitleme FID-R

fischer yalıtım sabitleme FID-R, 100 mm kalınlığında harici ısı yalıtım kompozit sisteminde (ETICS) ısı köprüleri olmadan yağmur suyu iniş borularının montajı için kullanılan bir sabitlemedir. Şarjlı tornavida ile monte edildiğinde, spiral dişli yalıtım levhasında kendisini gösterir. Birlikte verilen beyaz kaplama rozet neme karşı korur.

Ürün çeşitleri

Görüntü verilerini indirin

Ürün çeşitleri

2 Product variant (s)

Dübel uzunluğu

Min. civata penetrasyonu

Sürüş

Diş

Paketleme

Miktar

Viewed 2 of 2 variant (s)

Avantajlar

Ankraj sadece yalıtımın kendisine yerleştirildiğinden, bağlanacak parçalar ısı köprüleri olmadan monte edilebilir. Ankraj, enerji açısından optimize edilmiş bir sabitleme sunar.
Sert merkezleme bit ucu, önceden delmeye gerek kalmadan sıvadan kendiliğinden kesilerek montaj aşamasında zamandan kazandırır.
TX sürüşü standart aletlerle kurulum sağlar, böylece hızlı ve ekonomik bir montaj sunar.

İşleyiş

Montaj herhangi bir özel alet olmadan gerçekleştirilir.
Spiral dişli yalıtım levhasına kendisi bağlanır.
Ahşap elyaf yalıtım levhalarına montaj için yalıtım levhasının önceden 16 mm delinmesi gerekir.
Sıva işleminden önce montaj için dişli rot bir boru manşonu ile korunur.
PE sızdırmazlık diski üzerine yapıştırılmış beyaz kaplama rozet tekrar nemi korur.

Mounting Strip 1 Picture

1 / 5

1
2
3
4
5

Mounting Strip 2 Picture

1 / 5

1
2
3
4
5

Darbeli matkap ucu Quattric II
84 variants

Dübel uzunluğu ( l )	95
Min. civata penetrasyonu ( l_E,min )	95
Sürüş	TX25
Diş ( A )	M10
Paketleme	—
Miktar	25
GTIN (EAN-Code)	4048962344011

Dübel uzunluğu ( l )	95
Min. civata penetrasyonu ( l_E,min )	95
Sürüş	TX25
Diş ( A )	M10
Paketleme	Torbada
Miktar	4
GTIN (EAN-Code)	4048962344028
